Самодельные профильные трубогибы

Август 11th, 201511:58 дп @

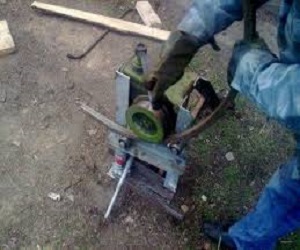

samodelnye_profilnye_trubogibyВо время строительства арочных теплиц из поликарбонатного материала, а также навесов, козырьков, монтажа отопительных систем и систем водоснабжения, возникает необходимость гибки труб. Компании, которые профессионально занимаются такими строительными работами, приобретают специальные станки на заводах, которые в ходе постоянного частого применения быстро окупаются. Любители отдают предпочтение самодельным профильным трубогибам, которые можно сделать из подручных материалов и подходящих автомобильных запчастей.

Эффективность трубогибов

Приспособления различного уровня сложности могут согнуть трубу под определенным углом в четком соответствии с градусной мерой. В этом случае удается избежать различных изломов, повреждений и деформации.

Простой способ согнуть трубы

Для труб малого диаметра – не более 20 мм, можно использовать простую конструкцию. Как правило, самодельные профильные трубогибы изготавливаются из плиты из бетона, где проделываются отверстия, куда вбиваются штыри из стали согласно схеме. Следует отметить, что расстояние между штырями должно быть максимум 50 миллиметров.

Труба сгибается по следующей технологии. Один конец профильной трубы нужно закрепить между крайними двумя штырями. Теперь нужно крепко взять в руки другой конец трубы и приложить усилия. Так, можно изогнуть ее вокруг штырей, вбитых в плиту в виде полукруга. Когда процесс сгибания будет завершен, второй конец трубы тоже нужно закрепить между штырями, расположенными специально для него. Чтобы труба зафиксировалась в новой форме, нужно приварить к ее концам временную перемычку. В качестве такой перемычки может служить прут, который удаляется после того, как труба будет приварена к штырям в фундаменте сооружения.

Второй вариант трубогиба

Если понадобится согнуть трубы большего диаметра, то обычной бетонной плитой не обойтись, понадобится более крепкое и надежное приспособление. Для начала нужно взять лебедку и два ролика, такого же радиуса, как и диаметр профильной трубы, которую нужно изогнуть. Из металлических стержней нужно сварить штатив любого размера, который по форме будет напоминать букву «Т». Один ролик закрепляется вместе с лебедкой в нижней части полученного штатива при помощи крепкой цепи. Несколько выше устанавливают другой ролик. Профильная труба одним концом должна быть зажата между роликами, а второй должен лежать на лебедке. После того, как лебедка начнет работать, труба будет гнуться. Чтобы профиль при этом не деформировался, перед сгибом рекомендуется наполнить трубу крупнозернистым песком.
