Ручной трубогиб «Муравей» гидравлического типа

Июль 25th, 20158:10 пп @


ruchnoj_trubogib_muravej_gidravlicheskogo_tipaОписание прибора

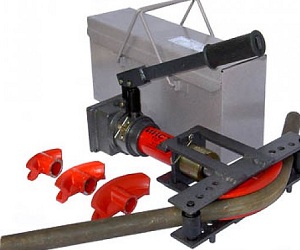

Трубогиб ручной гидравлический ТПГ-16 предназначается для гибки газопроводных и водопроводных труб, согласно ГОСТу 3262-75. Также его можно использовать для проката с круглым сечением, если его прочностные свойства не превышают свойства трубы «1» (проход условный – 25 миллиметров).

Технические свойства

  • Самое большое усилие гидроцилиндра – 4,5 Тс;
  • Максимальный ход штока – 100 миллиметров;
  • Величина усилия на ручке при наибольшей нагрузке – 100 кГс;
  • Размеры ящика для транспортировки – 195х122х440 миллиметров;
  • Масса составляет 16 килограмм.

Как устроен гидравлический ручной трубогиб

Данный прибор состоит из гидроцилиндра, верхнего и нижнего траверса, а также двух упоров.

Итак, гидроцилиндр – это силовое устройство трубогиба. Задний корпус этого цилиндра имеет нагнетательное устройство с рукоятью и винтом пропускного клапана. На боковой части заднего корпуса расположен масляный бачок, оснащенный резиновой пробкой «сапун», которая предназначена для произведения замены масла с отверстием для выхода воздуха и его подсоса при выдвижении штока. Передняя часть трубогиба оснащена планкой с угловыми вырезами для установки на ней траверс. За счет выдвижного штока обеспечивается гибочное усилие. Шток возвращается в прежнее положение за счет наличия пружины, которая установлена внутри гидроцилиндра. На планке также имеется крючок, который позволяет фиксировать рукоятку при транспортировке цилиндра.

Нижняя и верхняя траверсы изготовлены в виде сварного устройства. На их поперечных планках предусмотрены отверстия под установку упоров. Предназначение нижней траверсы – это обеспечение основы для установки цилиндра с помощью планки. На поверхности планки снизу располагаются ножки, чтобы устройство могло устойчиво находиться на рабочей площадке.

Упор представляет собой поворотную ось, на концах которой имеются цапфы. Этими цапфами в отверстиях нижней и верхней траверс устанавливаются упоры. Внутри упора есть ручей для фиксации изгибаемого материала.
